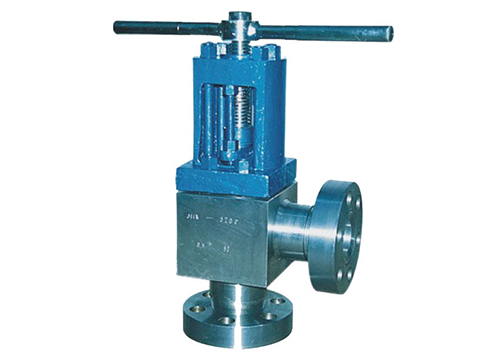

高壓角式截止閥J44H/Y/W-160C/220P250R320L（沖擊手輪）
產品詳情
高壓角式截止閥結構特點:
1、閥瓣沒有通孔，介質從閥瓣流入閥門中腔使閥瓣所受介質平衡，啟閉力矩小。
2、升降式閥桿結構，開啟輕便，密封性好。
3、采用F-4復合橡膠密封圈，密封性好，且耐酸堿腐蝕。
4、制造驗收標準，JB/T450-1992。
高壓角式截止閥主要零部件材料：
零件 | 材料 | |
J/L446Y-220/320C | J/L446W-220/320R | |
閥體 | 碳鋼 | 316L.Mod |
閥瓣 | 鉻不銹鋼 | 316L.Mod |
下閥桿 | 鉻不銹鋼 | 316L.Mod |
填料箱 | 碳鋼 | 316L.Mod |
“0”型圈 | F-4復合膠圈 | F-4復合膠圈 |
高壓角式截止閥性能規(guī)范：
型號 | 公稱壓力(Mpa) | 試驗壓力（(Mpa) | 工作溫度 | 適用介質 | |
密封 | 強度 | ||||
J/L46Y-220/320C | 22 | 24.2 | 33 | ≤220℃ | 氮氫氨 |
32 | 35.2 | 48 | |||
J/L46W-220/320R | 22 | 24.2 | 33 | ≤220℃ | 尿素.甲胺液 |
32 | 35.2 | 48 | |||
